Gamla huset har sedan branden 1980 varit uppvärmt med direktverkande elradiatorer.

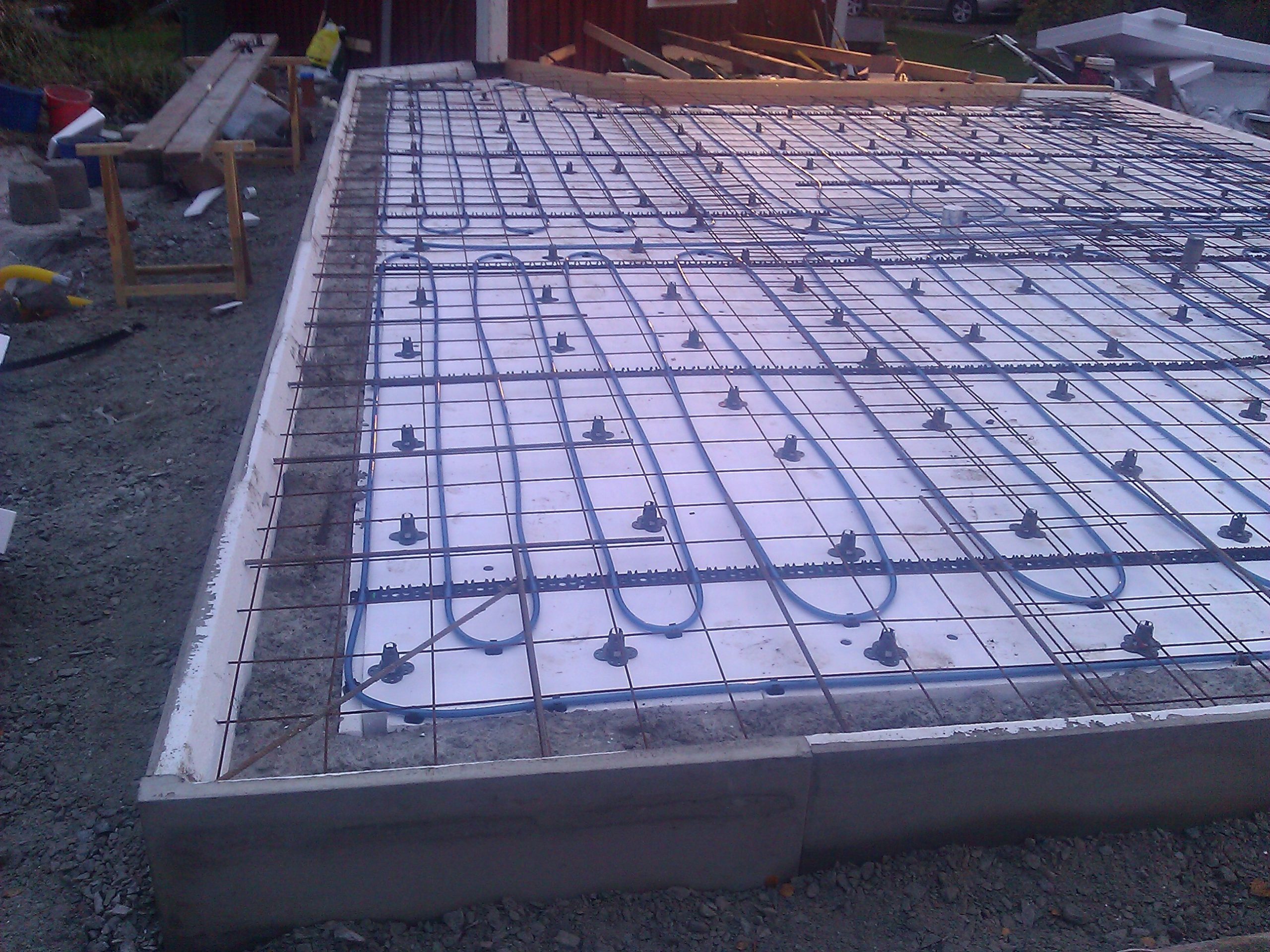

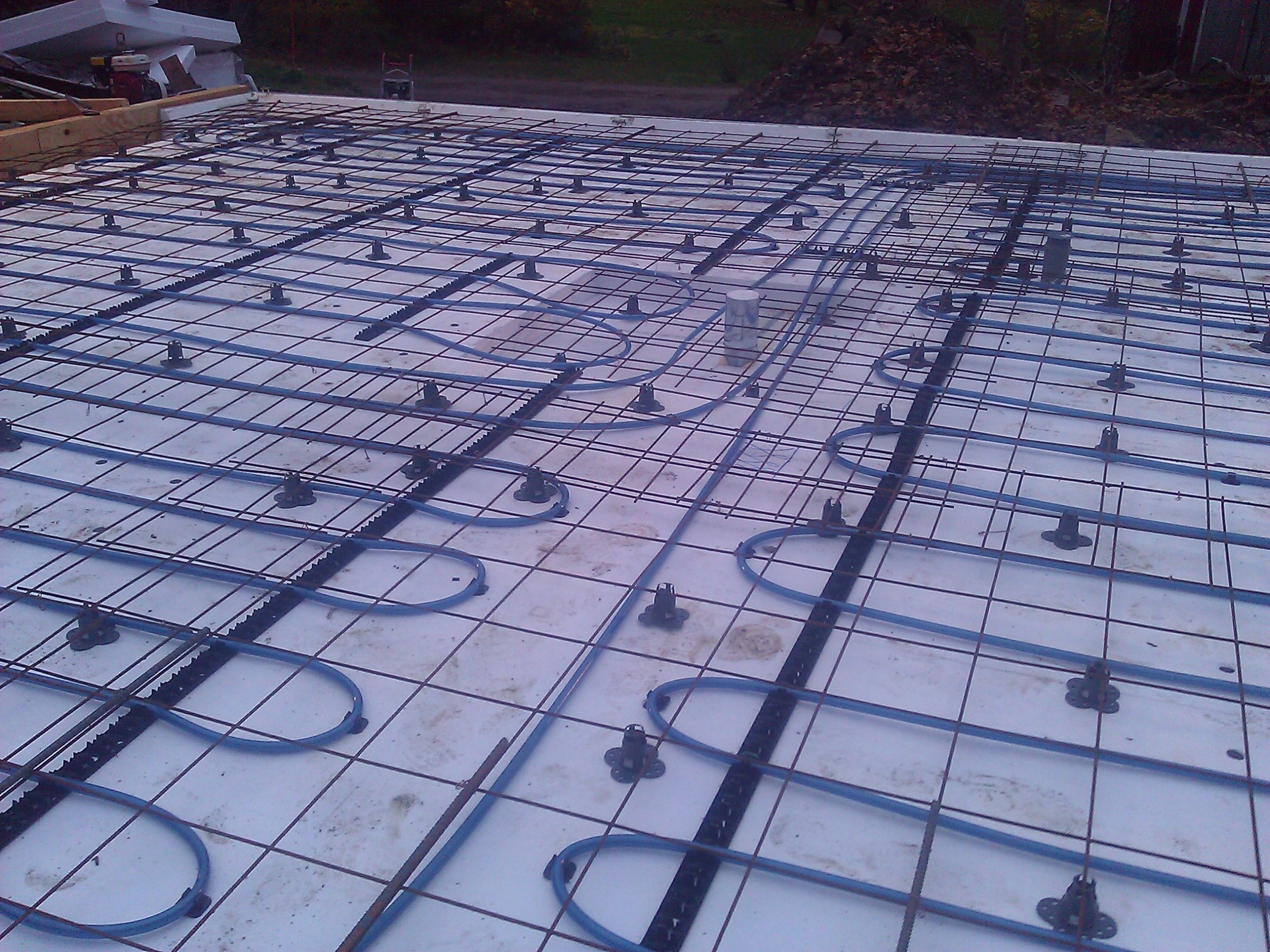

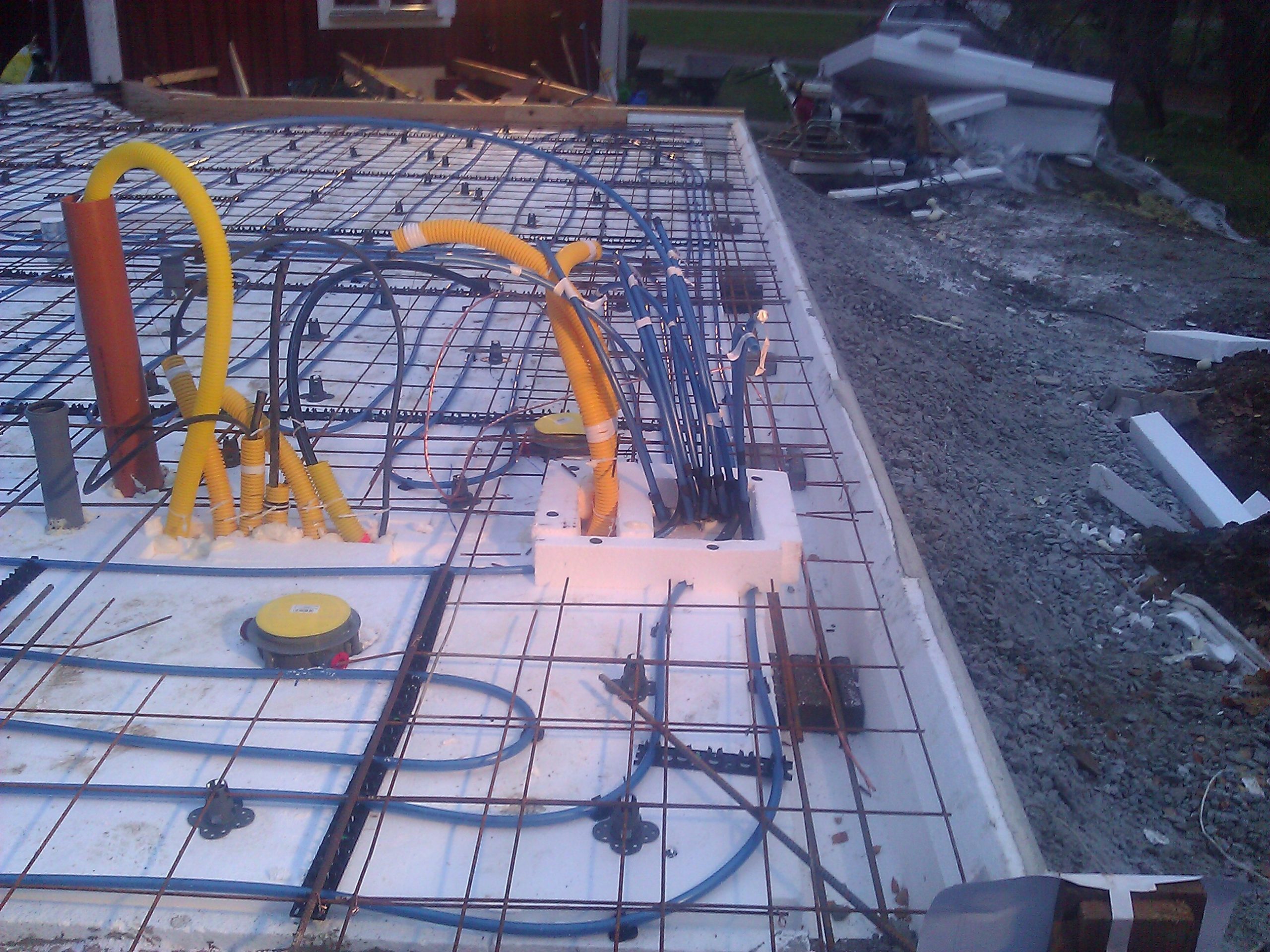

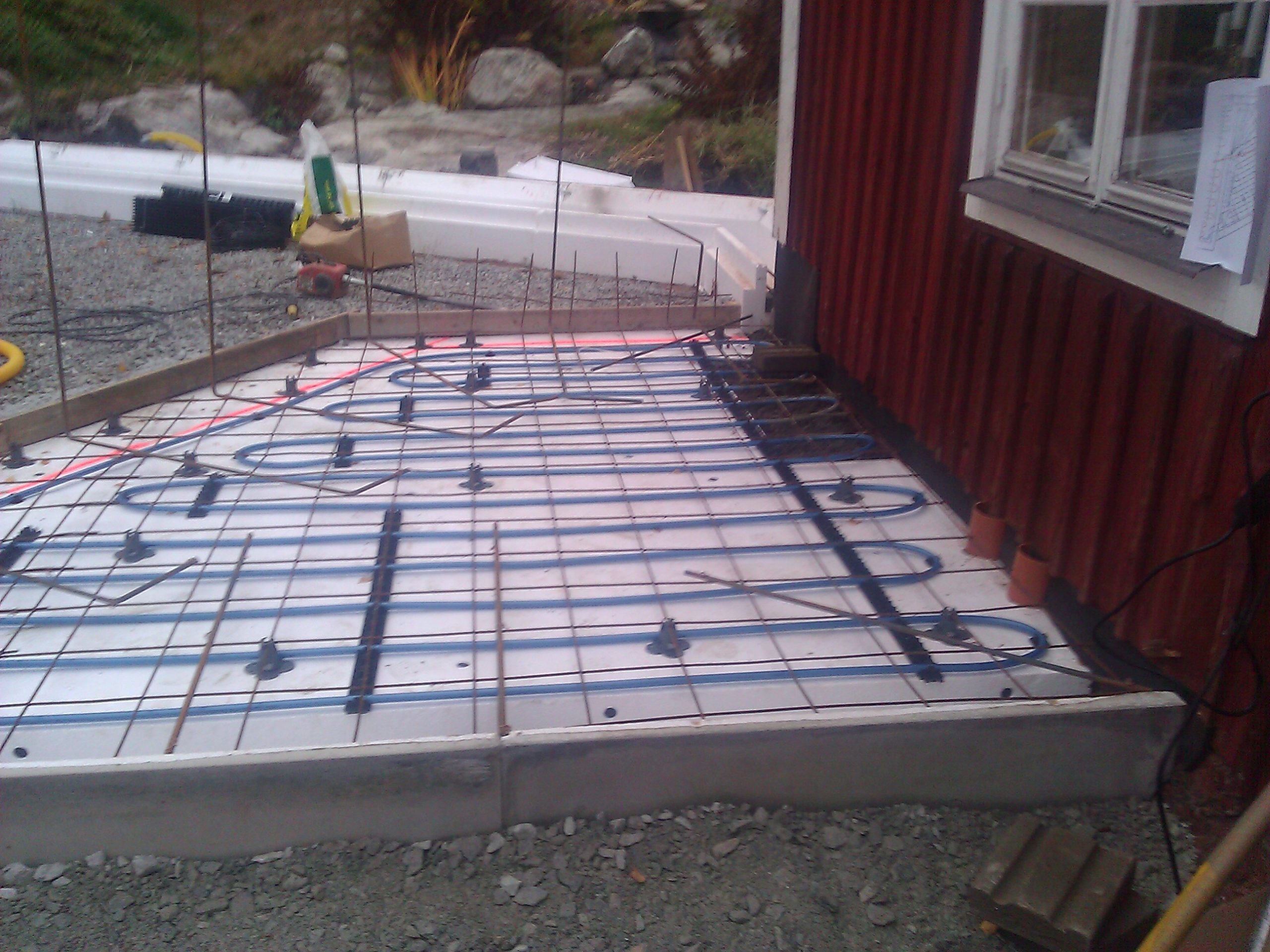

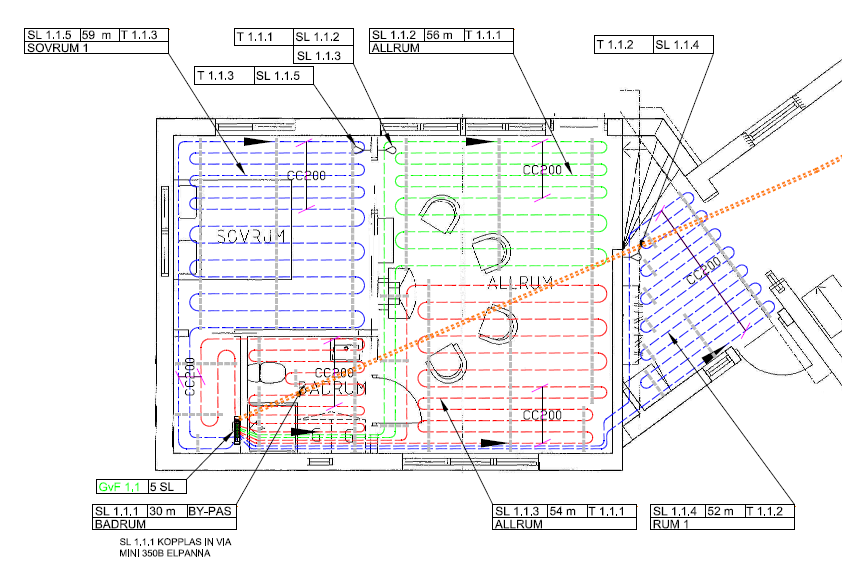

När vi byggde nya huset valde vi att installera vattenburen golvvärme ingjuten i plattan. Golvvärmen projekterades av Thermotech.
Vi hade med i planeringen att vi skulle bygga ett garage med källare där vi planerade att installera en vedpanna.

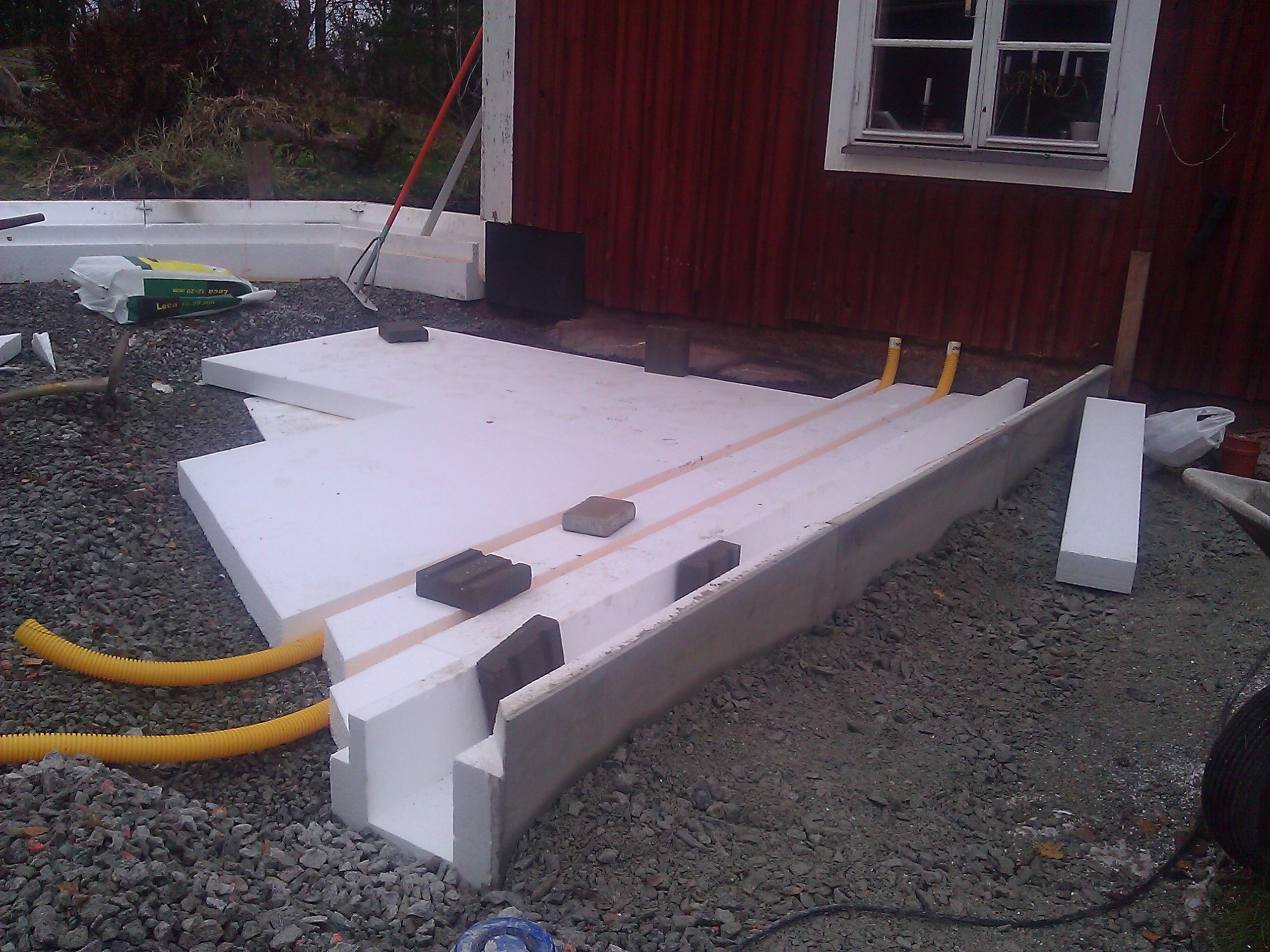

Från “apparatrummet” till övergången till gamla huset lade vi tomrör för framtida värmematning.
Vi hade dock inte någon permanent lösning på värmekälla. Kerstins simmarkompis Birgitta Bergstedt hade en elpanna och en elektrisk varmvattenberedare till salu som vi köpte. Vi installerade dessa i “klädkammaren/apparatrummet” i nya huset och kopplade in dem i systemet.

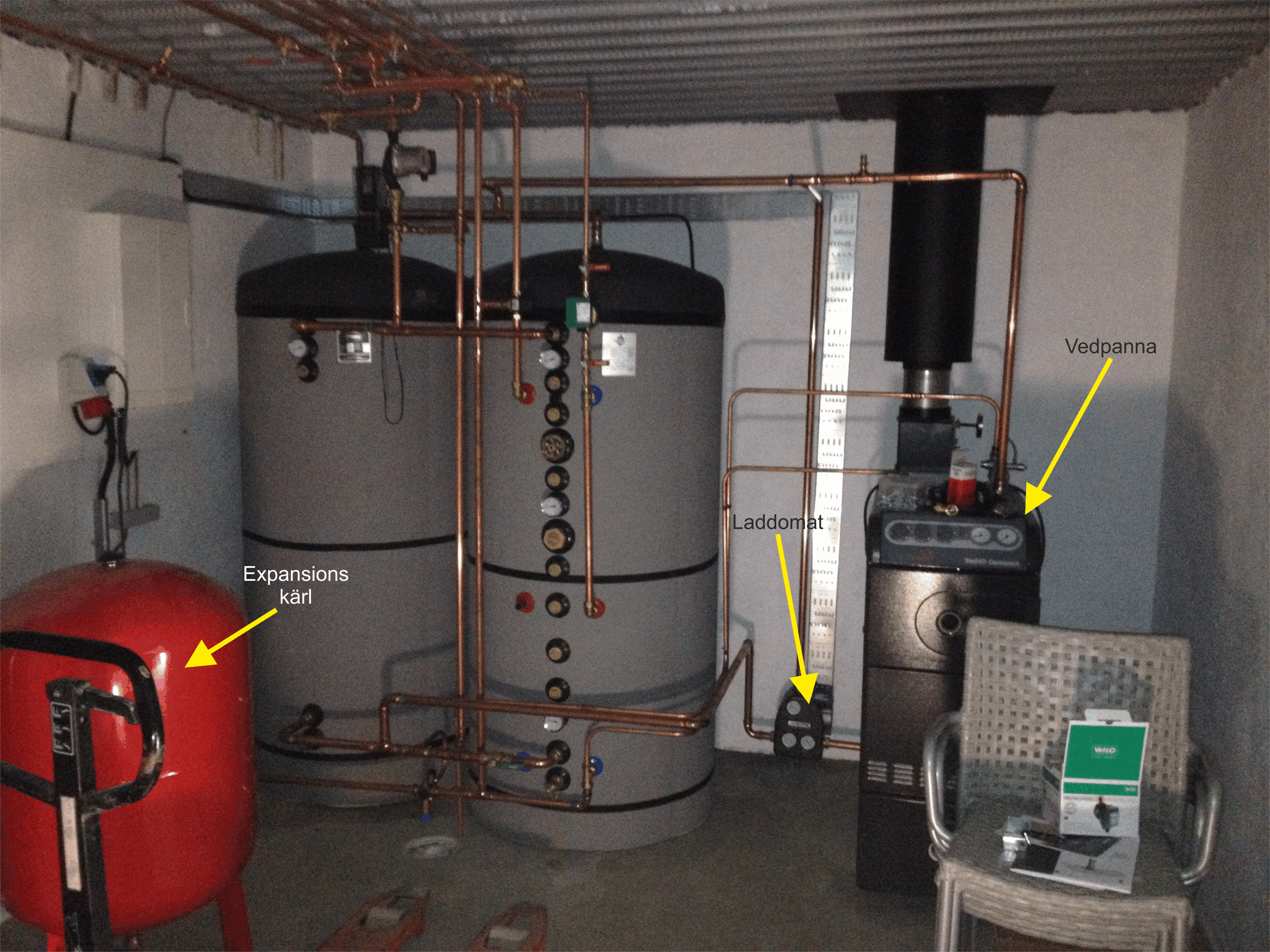

I källaren på garaget installerade vi ett pannrum. I pannrummet installerade vi en panna från Nibe med en effekt på 40 kW samt två accumulatortankar om vardera 750 l. Installationen av vedpanna och ackumulatortankar utfördes av Närkes Energiteknik AB, Ingemar Eriksson.
Den högra tanken har inbyggda slingor :
– 15 m för varmvatten
– 9,5 m för fjärrvärme eller värmepump
– 9,5 m för solvärme.
Initialt användes bara varmvattenslingan.

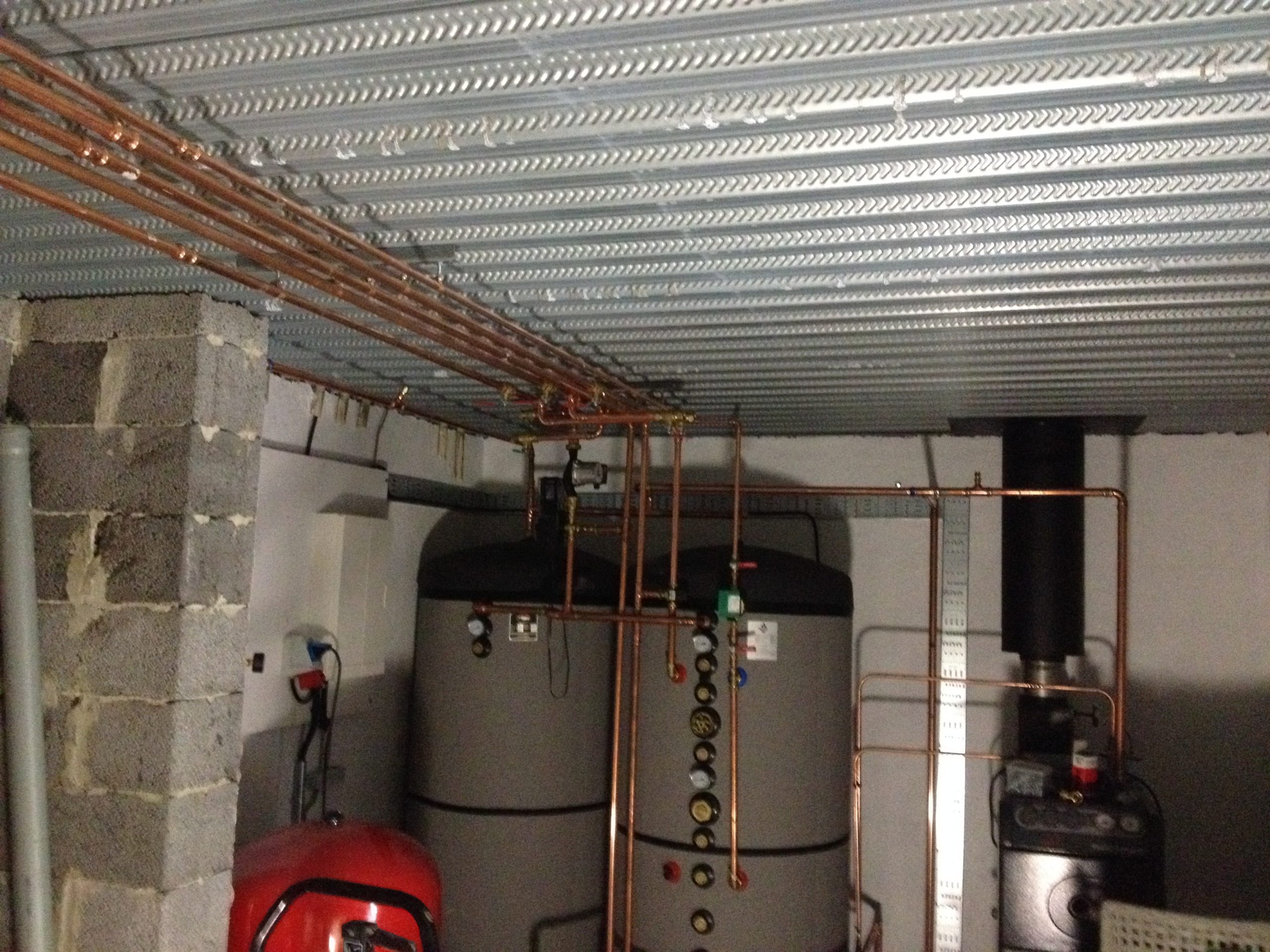

Bilderna visar pannrummet innan väggen mellan parrummet och vedförrådet monterades. Den vänstra tanken är en parallellt ansluten ackumulatortank. På den högra bilden syns i taket rörstråket till bl a kulverten.

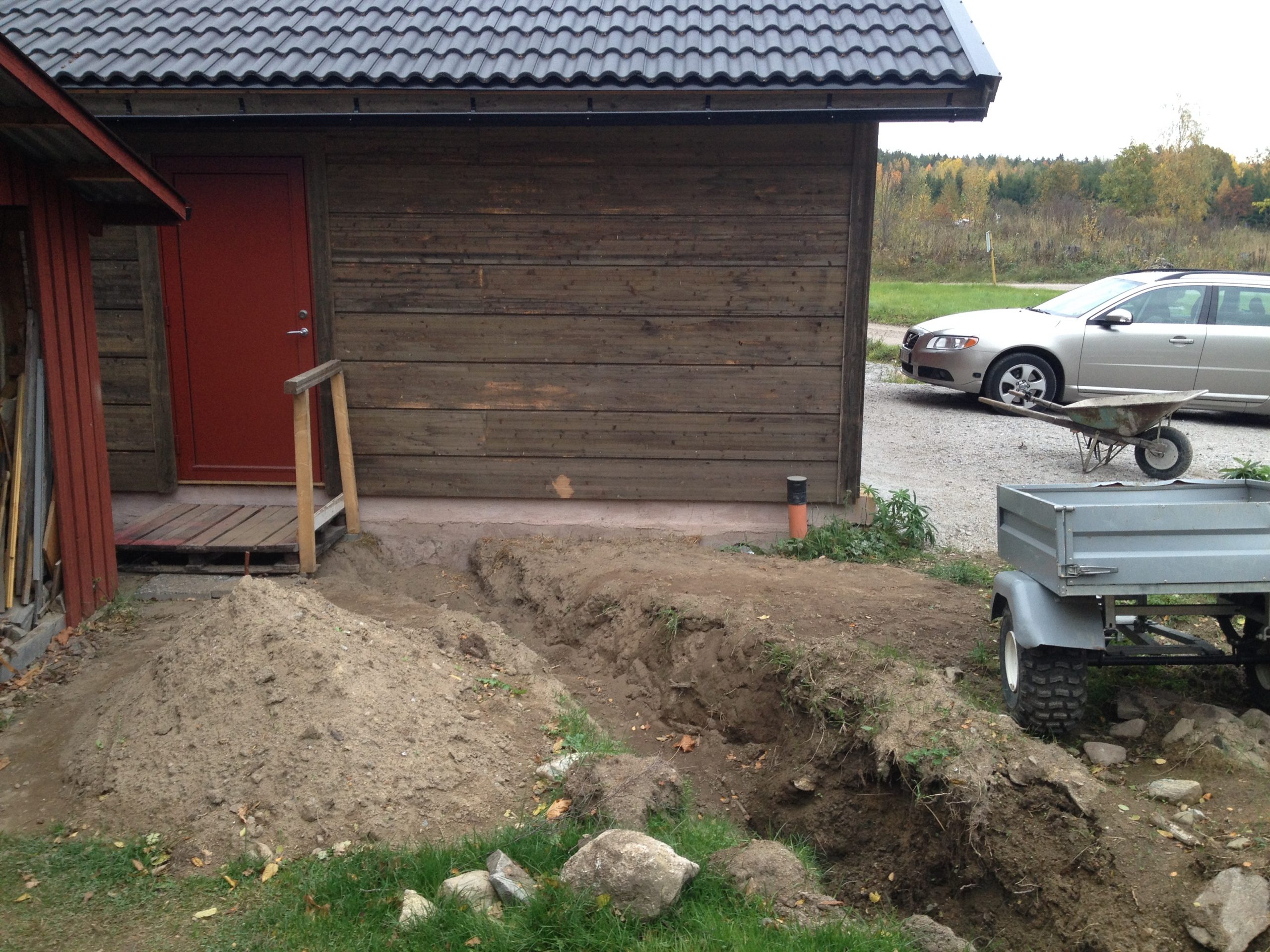

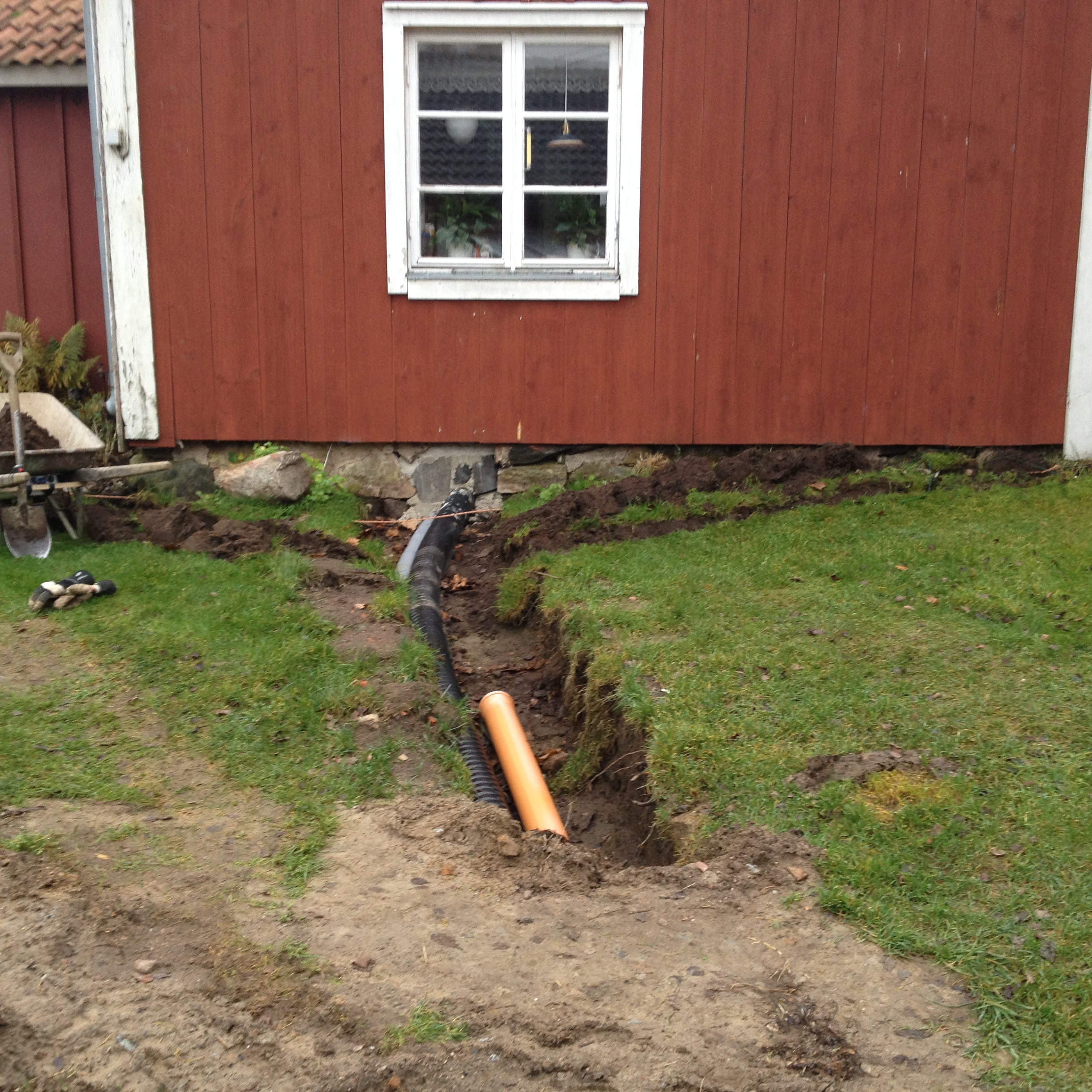

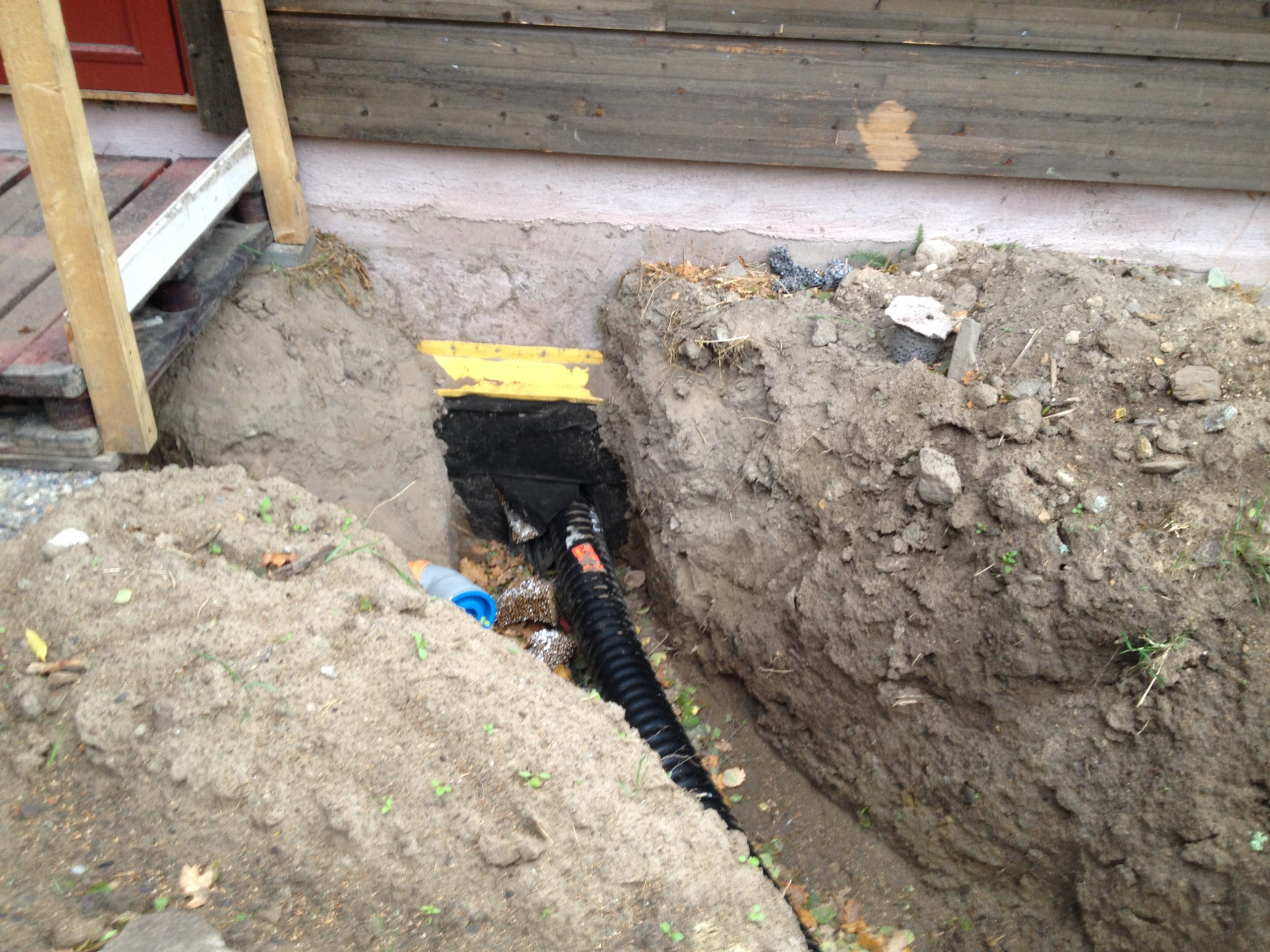

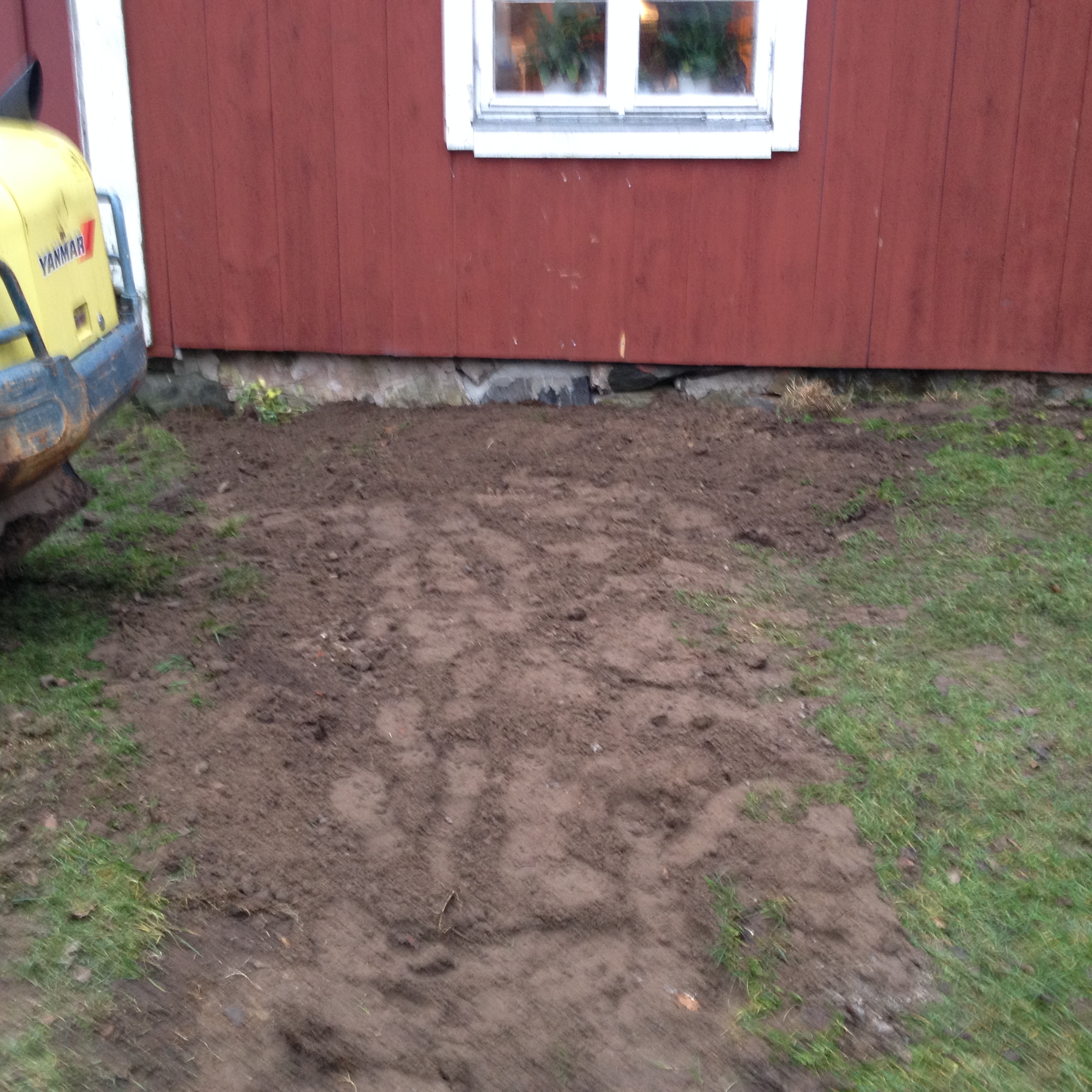

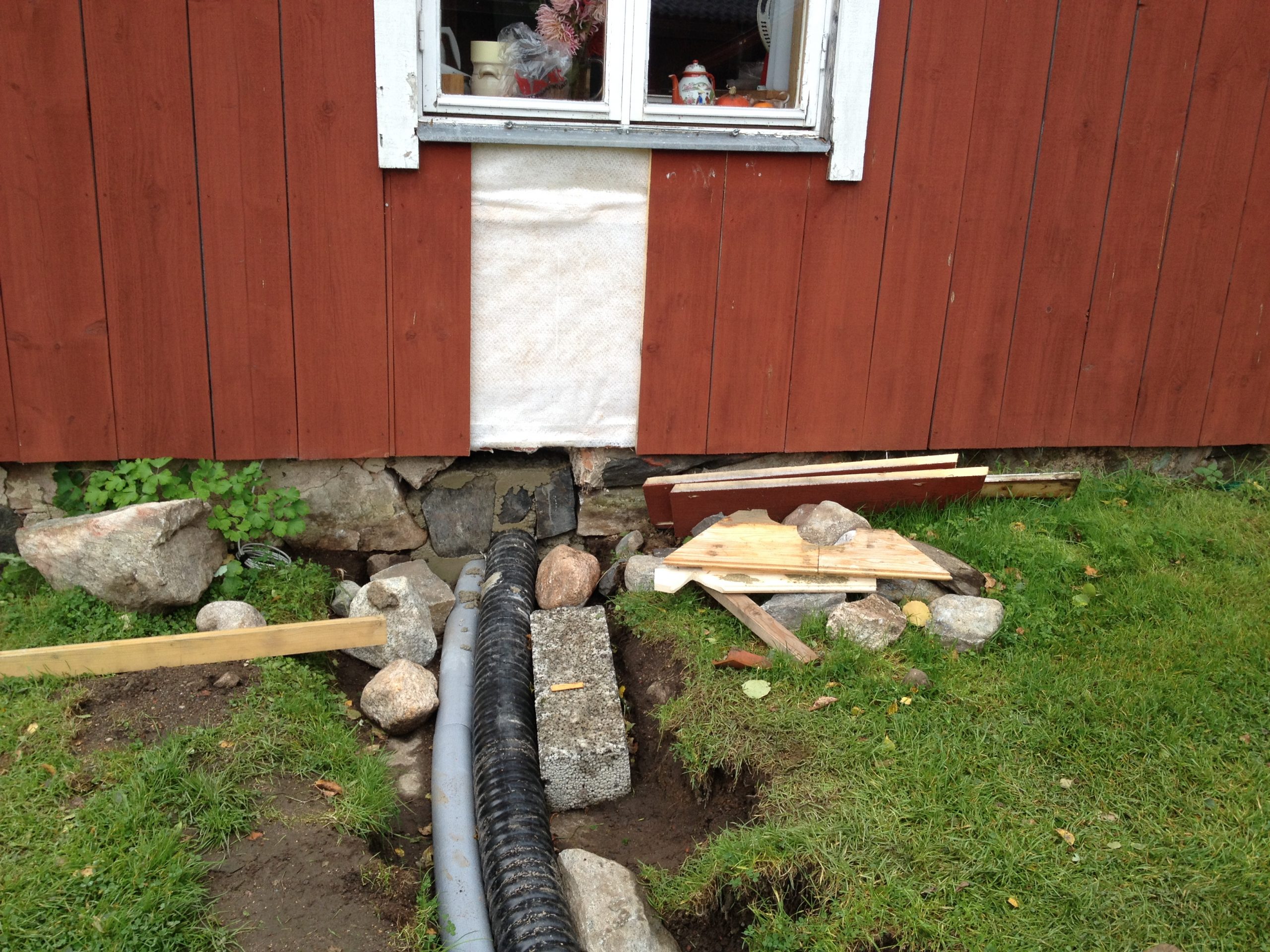

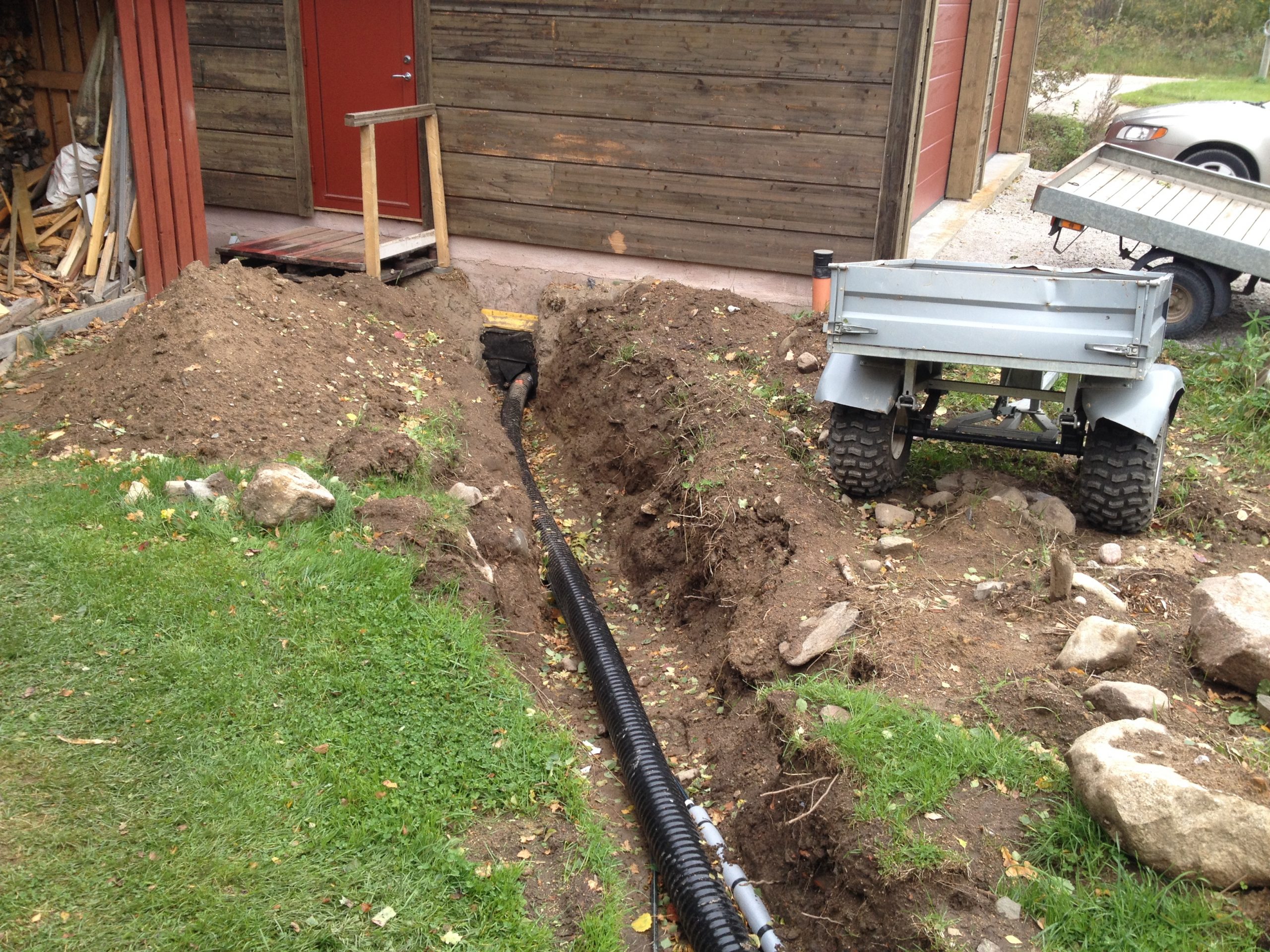

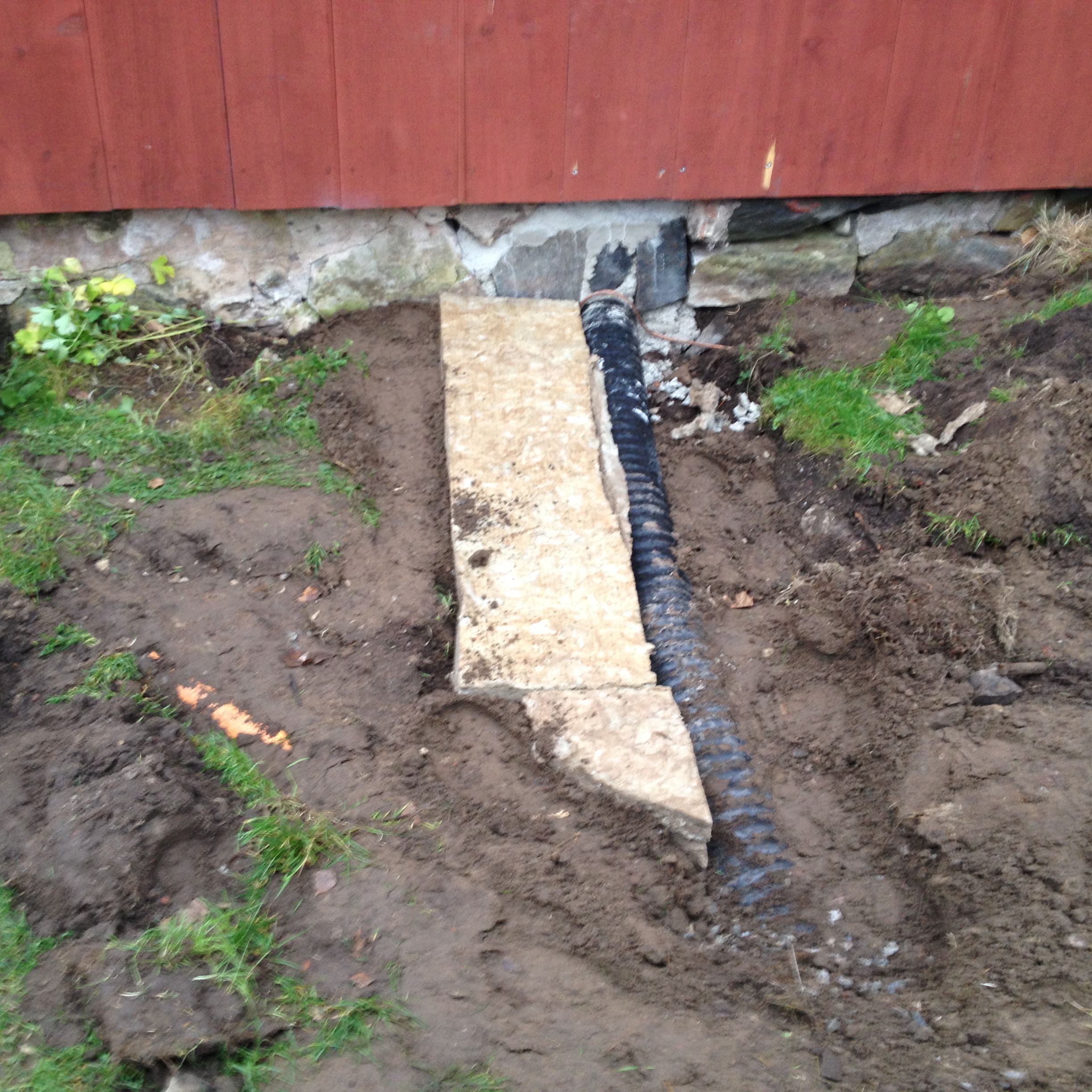

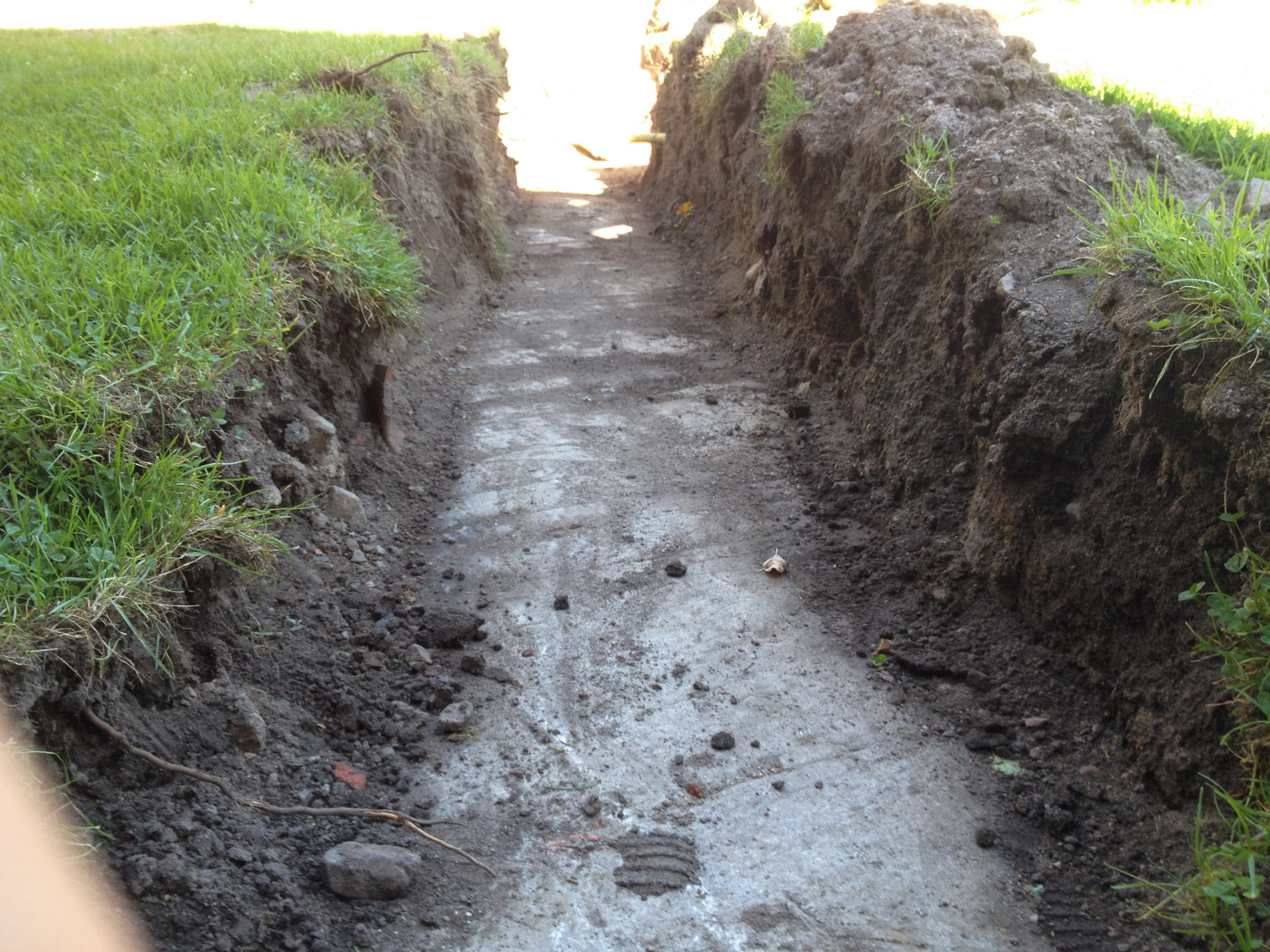

Från pannrummet till gamla huset och vidare till nya huset installerades en kulvert. Ett dike grävdes mellan gamla huset och garaget. Intill ytterväggen vid gamla huset är det ganska grunt till berg.

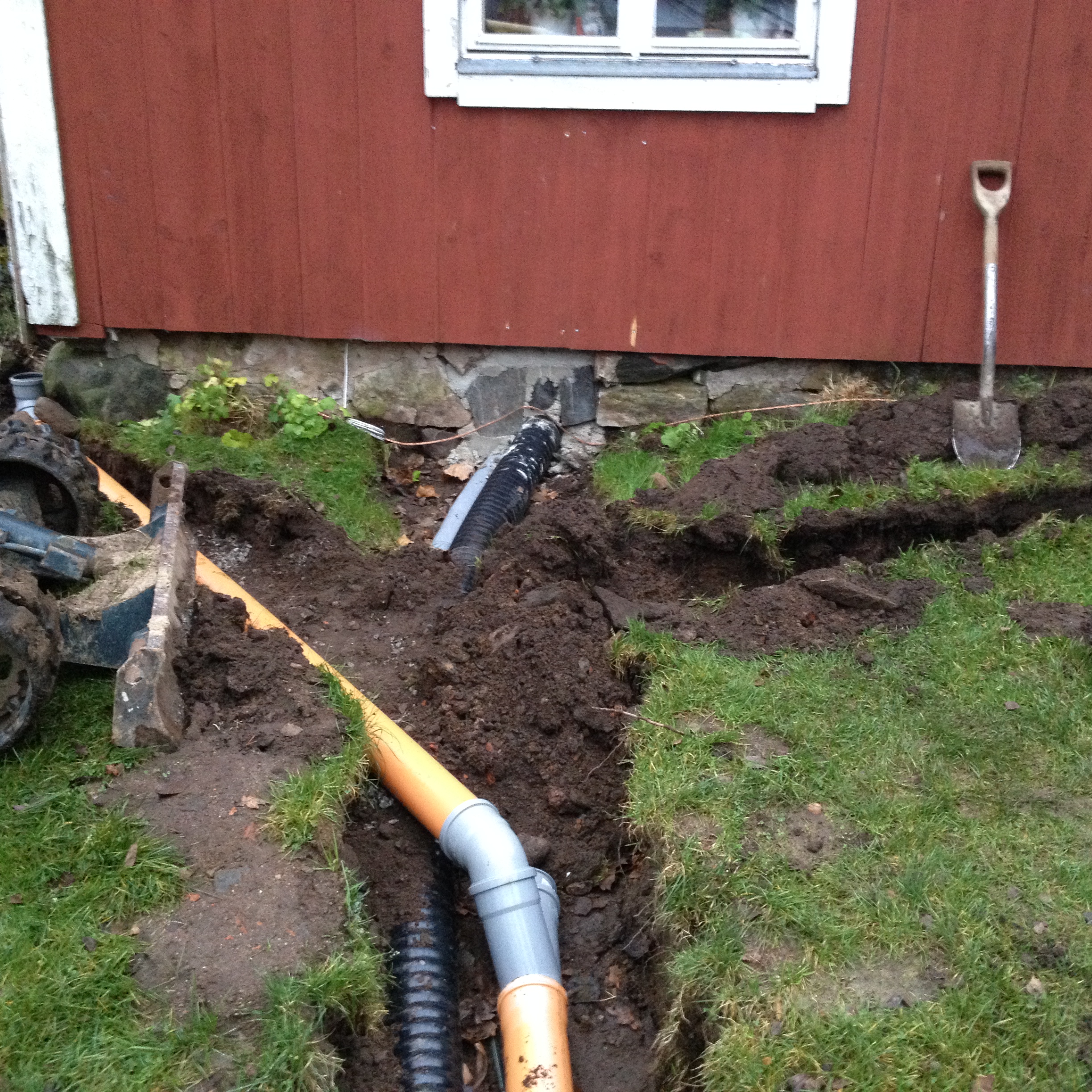

Den gula skyddsslangen som sysn på högra bilden är skyddsslangen till den gamla huvudledningen från den gamla elcentralen so satt på vedbodens norra vägg. Ledningen används inte och är numera kapad i båda ändarna.
I kulvertdiket finns följande ledningar:
– Värmekulvert med 4 rör, 2 värme (tillopp och retur), varmvatten samt VVC (cirkulerande varmvatten)
– Isolerad kallvattenledning till pannrummet. Längs ledningen, innanför isoleringen, finns en värmekabel vilken ansluts i källaren vid kulvergenomföringen. Ca 0,3 m från väggen finns en temperatursensor för att mäta temperaruren utanpå kallvattenledningen. Givarenheten sitter under diskbänken.
– Datanät till router i pannrummet
– Dagvattenledning från gamla huset.

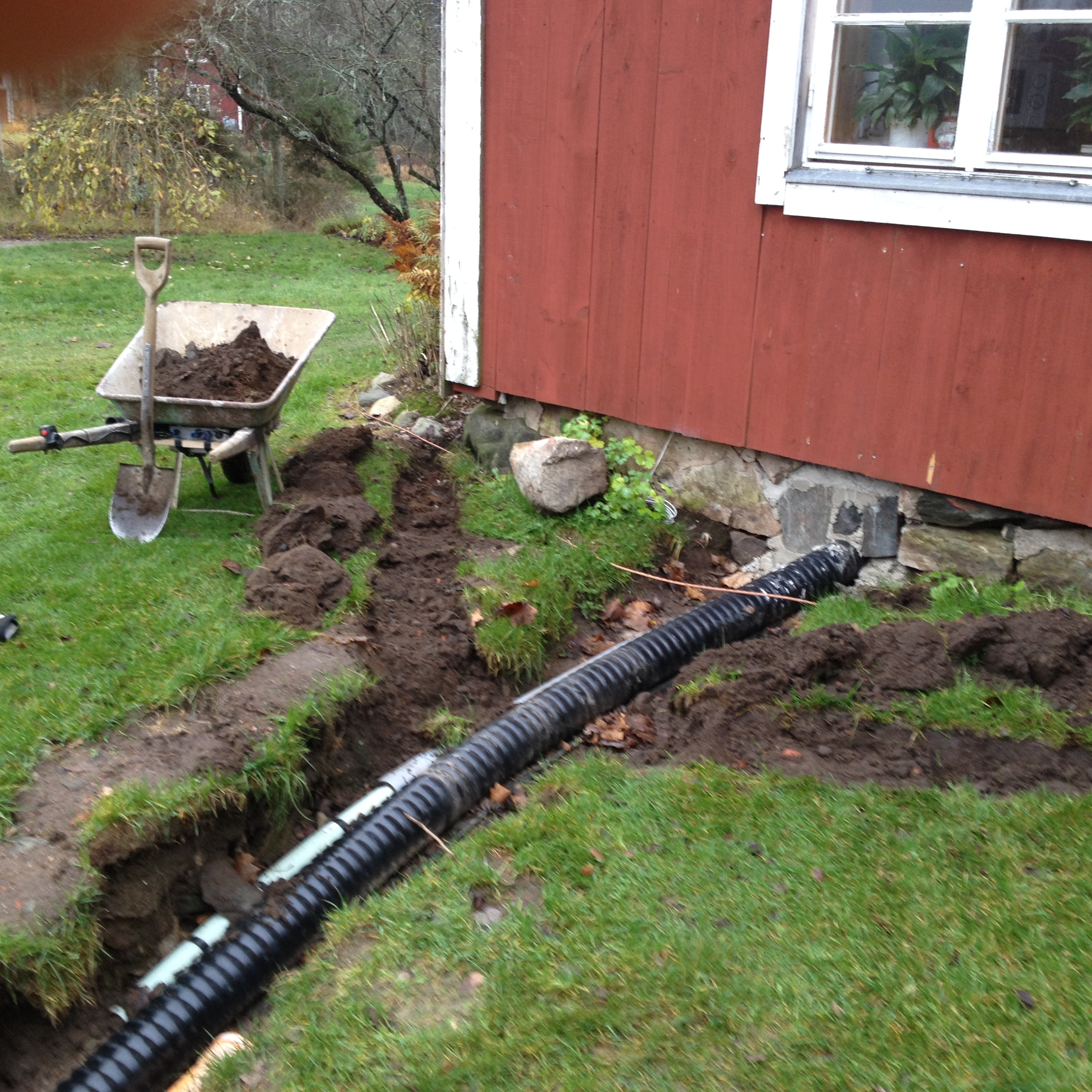

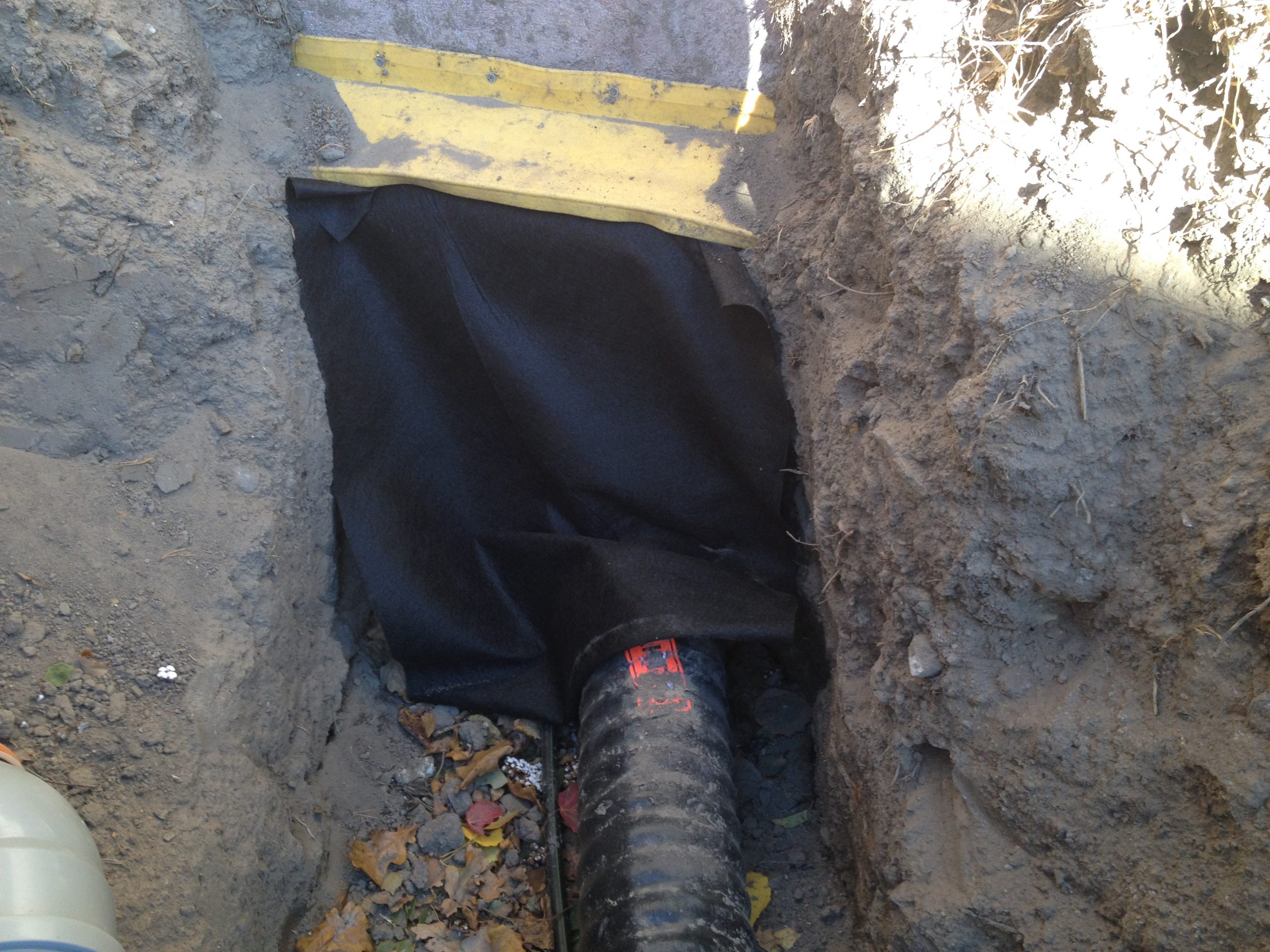

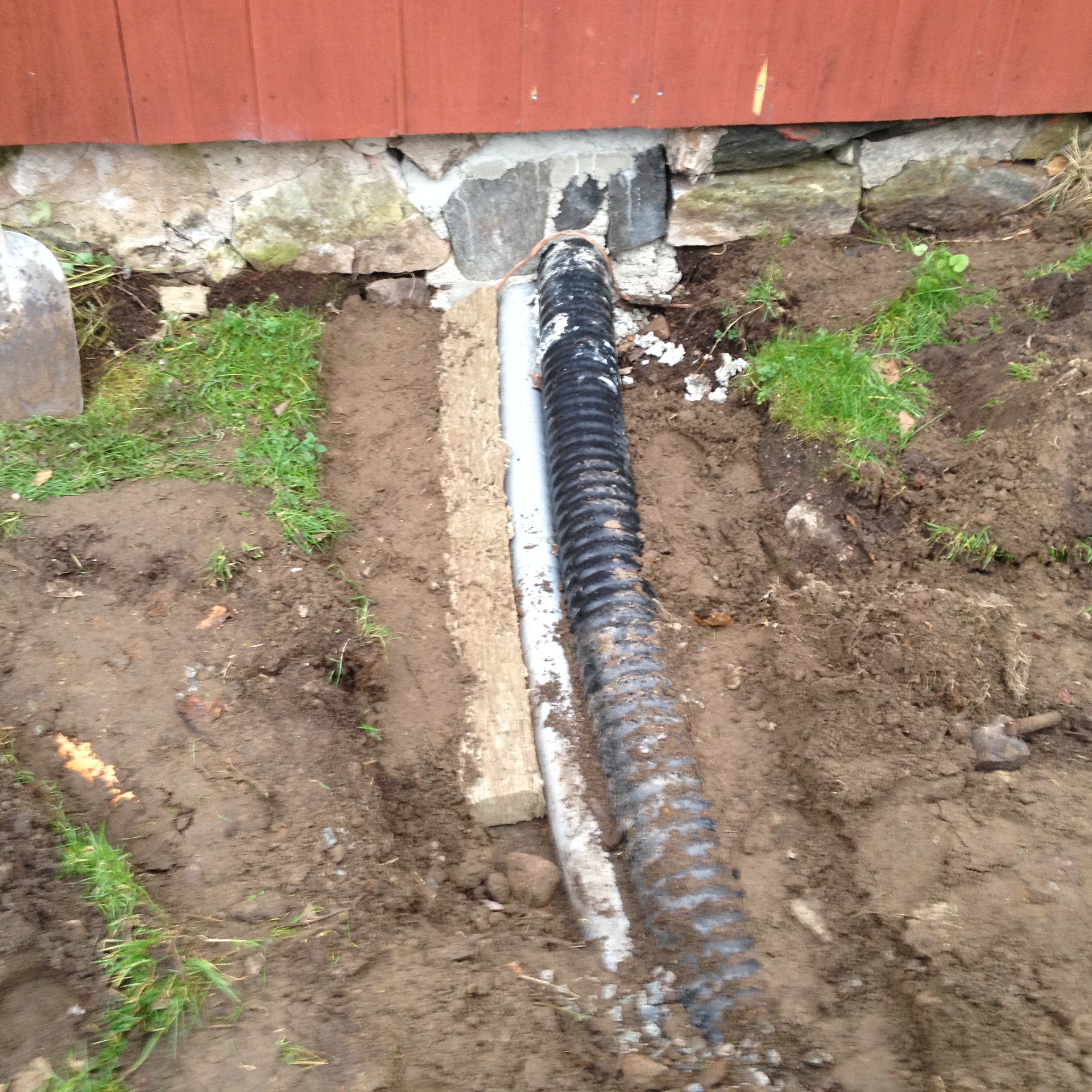

På första och andra bilderna nedan syns hur potentialutjämningslinan (kopparlina) korsar kulverten.

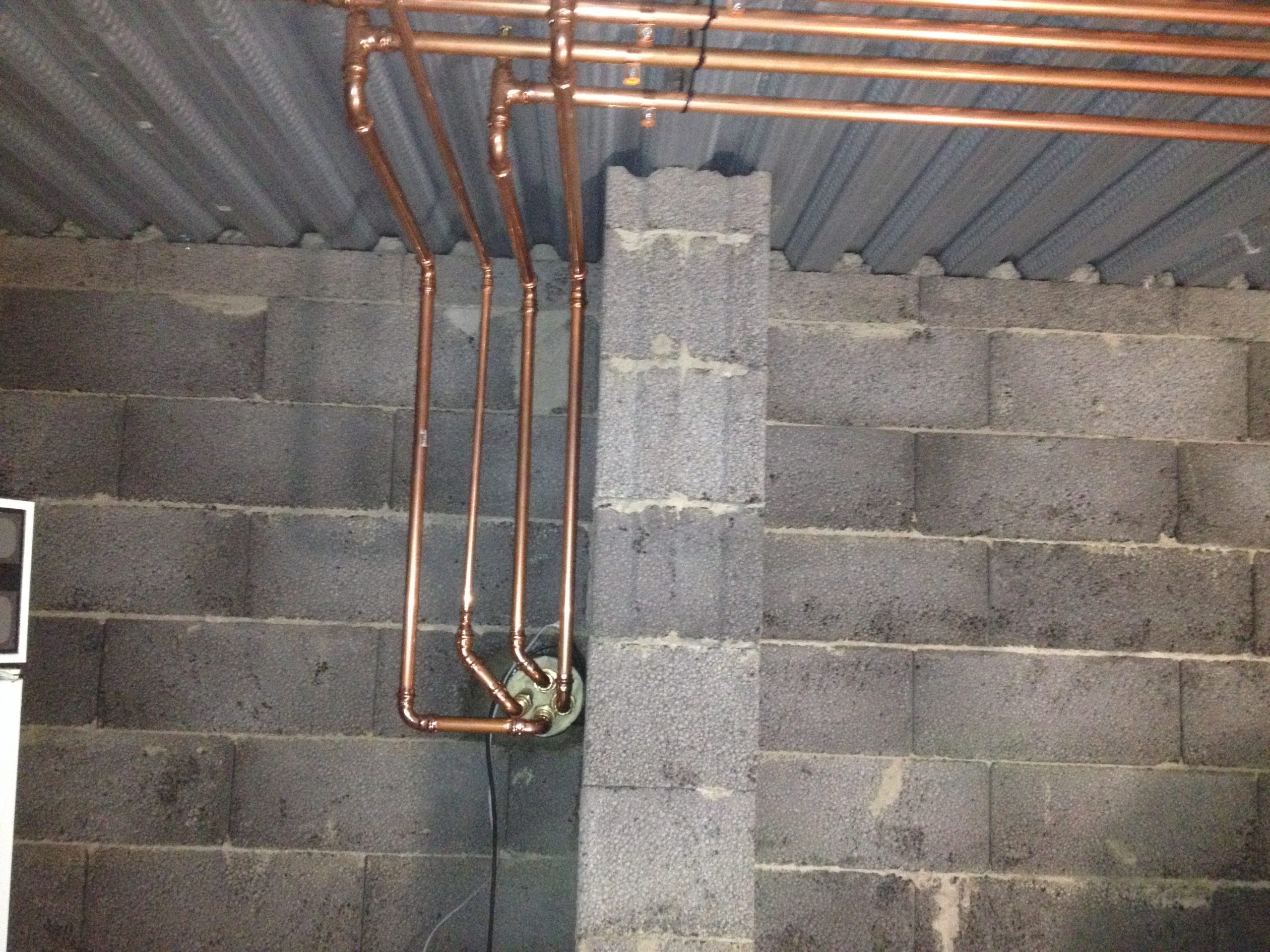

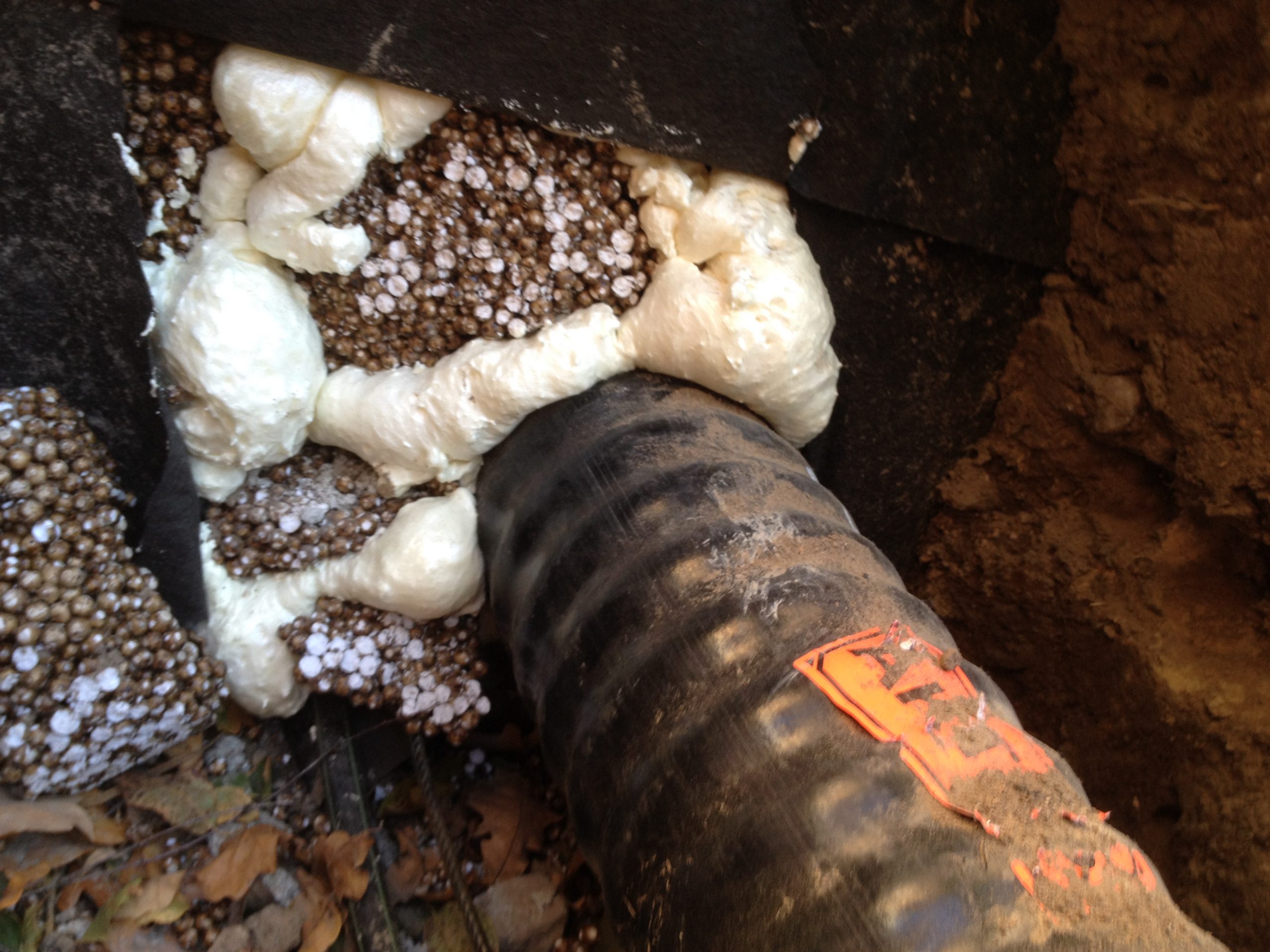

På insidan av källarväggen skalades kulvertisoleringen bort och kopparrör anslöts till kulvertrören.
